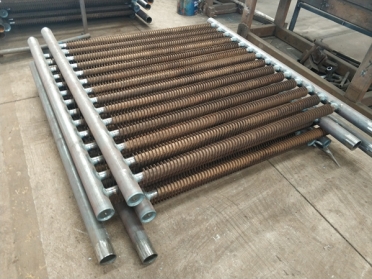

翅片管管排

翅片管管排是一种常见的换热元件，广泛应用于各种换热设备中，如空气冷却器、冷凝器、加热器等。

在线咨询

服务热线

17333766416

产品简介 / Introduction

　　翅片管管排是一种常见的换热元件，广泛应用于各种换热设备中，如空气冷却器、冷凝器、加热器等。以下是关于翅片管管排的详细介绍：

　　一、基本结构

　　翅片管

　　基管：翅片管的核心部分，通常采用圆管，材质可以是碳钢、不锈钢、铜等，根据不同的换热介质和工况选择。例如，在一些腐蚀性较强的环境中，可能会选用不锈钢或铜材质的基管。

　　翅片：翅片是增加换热面积的关键部件，其形状多样，常见的有平板式、波纹式、锯齿式等。翅片与基管的连接方式主要有高频焊接、机械胀接和钎焊等。高频焊接能够保证翅片与基管之间的良好连接，提高换热效率。

　　管排组合

　　翅片管管排是由多根翅片管按照**的排列方式组合而成。管排的排列方式有顺排和叉排两种。顺排是指翅片管的轴线相互平行且等间距排列，这种排列方式结构简单，但换热系数相对较低。叉排则是相邻两排翅片管的轴线相互错开**角度，通常为60°或30°，叉排的换热效果**，因为流体在流经管排时会产生更多的扰动，从而增强对流换热。

　　二、工作原理

　　翅片管管排主要用于实现两种流体(通常是气体和液体)之间的热量传递。当流体(如空气)流经翅片管外表面时，翅片大大增加了与流体的接触面积，使得热量能够更**地从基管传递到流体中，或者从流体传递到基管中。例如，在空气冷却器中，高温的液体在基管内流动，而空气在翅片管外流动，通过翅片的扩展作用，空气能够更充分地与基管接触，从而将基管内的热量带走，达到冷却液体的目的。

　　三、性能特点

　　换热效率高

　　翅片管通过增加换热面积，显著提高了单位体积内的换热能力。与光管相比，翅片管的换热面积可以增加数倍甚至数十倍。例如，对于一些大型的工业空气冷却器，使用翅片管管排可以在较小的空间内实现**的换热，满足工业生产中对热量交换的高要求。

　　结构紧凑

　　由于翅片管能够在有限的空间内提供较大的换热面积，因此可以使整个换热设备的体积更小。这在一些空间受限的场合非常有优势，如在汽车发动机的散热器中，翅片管管排的紧凑结构使得散热器能够**地安装在发动机舱内，同时保证良好的散热效果。

　　适应性强

　　翅片管管排可以根据不同的工况和流体特性进行设计和选型。例如，对于高温、高压的工况，可以选择**、高压的翅片管材质和结构;对于腐蚀性介质，可以选择耐腐蚀的材料。而且翅片的形状、尺寸和排列方式也可以根据具体的换热需求进行优化，以达到**的换热效果。
