H型翅片管加工

H型翅片管的加工技术包括材料选择、翅片设计、管道制造、翅片制造、翅片焊接、翅片表面处理和质量检测等关键环节。

在线咨询

服务热线

17333766416

产品简介 / Introduction

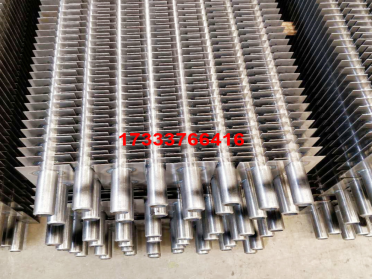

　　H型翅片管，又称H型鳍片管、肋片管或蝶片管，其基本形式分为“H”型及双“H”型，呈顺列布置。这种结构特点使得H型翅片管在换热过程中具有**的优势。**，H型翅片把空间区域均分成若干小区域，有利于均流气流，降低磨损。其次，H型翅片代替光管，换热面积显著增加，从而减少了换热管数量，增大了烟气流通截面，降低了烟气流速，进一步减小了磨损。此外，H型翅片形成笔直通道，吹灰效果非常明显，有利于减少烟气积灰。

　　H型翅片管的加工技术

　　H型翅片管的加工技术包括材料选择、翅片设计、管道制造、翅片制造、翅片焊接、翅片表面处理和质量检测等关键环节。

　　材料选择：H型翅片管的制造材料应具备良好的耐腐蚀性、高强度和良好的加工性能。常见的材料有不锈钢、碳钢、铝合金等。选择合适的材料可以根据使用环境和性能要求确定。

　　翅片设计：翅片设计是制造H型翅片管的关键之一。根据热量传递和流体流动原理，确定合适的翅片高度、间距和形状。一般来说，翅片高度越高，热量传递效果越好，但制造难度和成本也会增加。

　　管道制造：H型翅片管的管道可以使用钢管、铜管等材料制造。**选择合适的管材规格和长度，然后通过切割、弯曲等加工工艺将管材加工成所需的形状。**进行表面处理，如砂轮抛光、酸洗等，以提高表面光洁度和耐腐蚀性。

　　翅片制造：H型翅片的制造通常有冲压、滚压等工艺。**根据翅片设计要求制作出相应形状的刀模，然后使用冲压机或滚压机将翅片冲压或滚压到管道上。冲压时需要考虑翅片与管壁的牢固连接，而滚压则可在冲压过程中一次性完成牢固连接。

　　翅片焊接：翅片与管壁的焊接是确保H型翅片管正常运行的重要步骤。焊接工艺应选择适合材料和翅片形状的焊接方法，如TIG焊、钎焊等。焊接时需注意保持合适的焊接温度和焊接速度，以避免过热或过快导致焊缝质量不合格。

　　翅片表面处理：翅片表面处理可以提高其耐腐蚀性和热传导性能。常用的表面处理方法有化学草酸洗、砂轮抛光、电泳涂层等。通过表面处理可以**翅片表面的氧化物和污垢，增强翅片与流体的接触，提高热传导效率。

　　质量检测：制造完成的H型翅片管需要进行质量检测以确保其符合设计要求和使用要求。常用的质量检测方法包括外观检查、尺寸检测、焊缝检测、压力测试等。只有通过严格的质量检测才能保证H型翅片管的质量和性能达到标准。
