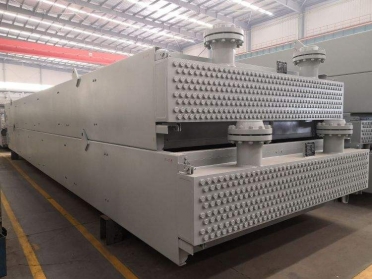

翅片管式空冷器

翅片管式空冷器是一种利用空气作为冷却介质的**换热设备，广泛应用于工业领域，如石油化工、电力、冶金、制药和食品等行业。其主要结构包括翅片管束、集流管、风扇和支架等部件，通过翅片管与流体之间的热交换实现降温效果。

翅片管式空冷器结构特点

翅片管设计：翅片管是空冷器的核心部件，通常采用不锈钢材质，具有优异的耐腐蚀性和高温稳定性。翅片管的排列方式多样，如椭圆形排列、矩形排列等，能够显著提高换热效率。

翅片类型：翅片管的翅片形式多样，包括绕片式、镶片式、轧片式、套片式、焊片式、椭圆管式等，适用于不同介质温度和压力的工况。

管箱结构：管箱分为丝堵型、可卸盖板型、集合管型和锻造型法兰管箱等，适用于不同的工作压力和污垢条件。

翅片管式空冷器工作原理

翅片管式空冷器通过风扇将空气强制吹过翅片管外表面，同时流体在翅片管内流动，两者之间进行热交换。空气流动带走热量，从而实现冷却效果。

翅片管式空冷器优势

**换热：翅片管的设计增加了换热面积，提高了传热效率。例如，椭圆翅片管相比圆柱形翅片管具有更高的传热系数和更低的流动阻力。

节能**：与水冷器相比，空冷器避免了水资源的消耗，减少了污染，特别适合缺水地区。

适用范围广：翅片管式空冷器适用于多种工业领域，能够满足不同流体和气体的冷却需求
